消泡剂工业选型的技术逻辑：从作用机理到体系匹配

        泡沫是气体分散于液体形成的亚稳定体系，其持久性取决于液膜的表面弹性与表面活性物质的定向排列。消泡剂之所以能够破泡，是凭借低于发泡介质的表面张力进入泡沫液膜并在膜面铺展，取代维持液膜稳定的组分，使液膜局部排液加速、失去弹性而破裂，其热力学判据为进入系数与铺展系数均为正。这一机理决定了消泡剂与体系之间必须保持 "有限不相容"：完全相容则无法进入液膜，不具消泡作用；相容性过差则难以均匀分散，引发漂油、缩孔、鱼眼等缺陷。因此，选型的本质不是比较单价，而是在体系相容性、工况耐受性、消泡抑泡效能与后道工序相容性之间建立匹配。

        选型的第一步是界定分散介质与功能诉求。水性体系（水处理、涂料乳液、清洗剂、切削液、造纸、胶粘剂等）通常在有机硅、聚醚及聚醚改性硅三类中筛选；油性体系（润滑油、油墨、树脂、溶剂型涂料及非水加工液）以矿物油、聚醚及非硅类为主，普通有机硅在非水介质中易造成缩孔与油斑。剂型需与投加方式一并考虑：乳液型在水中分散便捷，适用于多数水性体系，但低温储存与高剪切条件下存在分层、破乳风险；原液型适合直接投加及高温反应釜；粉末型仅适用于干粉砂浆等粉体体系。功能上还须区分消泡与抑泡：前者针对已大量生成的泡沫，以破泡速度为核心指标；后者针对连续搅拌、循环生产中的持续产气，以抑泡持久性为核心，二者往往难以兼得，循环工况下抑泡能力的权重应高于瞬时破泡。

        工况参数界定了候选产品的范围。温度方面，聚醚型消泡剂存在浊点，温度高于浊点时其由水溶态转为疏水析出态，这一转变恰是其发挥消泡作用的温区，故应选择浊点与工艺温度相匹配的牌号，而非笼统追求 "耐高温"；矿物油类在持续高温下易氧化失效，聚二甲基硅氧烷类有机硅耐热性突出，高温工况可优先评估改性聚醚与耐高温有机硅。强酸强碱环境中，矿物油存在皂化风险、乳化体系可能失稳，应选用耐酸碱专用型号，中性体系可选范围最宽。高速搅拌、泵循环与高压喷淋产生的高剪切会破坏乳液结构，造成活性组分团聚与漂油，此类工况应选用机械稳定性优良的乳液型，或改用原液直接投加。

        相容性验证与后道工序评估是最易被忽视、也最易引发质量事故的环节。小试应在真实物料中观察油斑、浑浊、分层及表面瑕疵，并结合后道工艺判断：涂料体系关注光泽、附着力与缩孔，胶粘剂关注粘接强度，水处理关注对生化菌群与膜组件的影响，纺织关注油斑与印花疵点，清洗工序关注漂洗残留。有机硅类消泡效率高、用量低，但硅残留可能影响后续电镀、喷涂与粘接，存在此类工序时应优先评估非硅或聚醚改性硅产品。用量上应遵循最低有效添加量原则，过量投加不仅导致缩孔、残留与成膜缺陷，也不经济；成本比较应以单位质量物料的有效添加比例计算，单价低而添加量大的产品，综合成本未必更优。

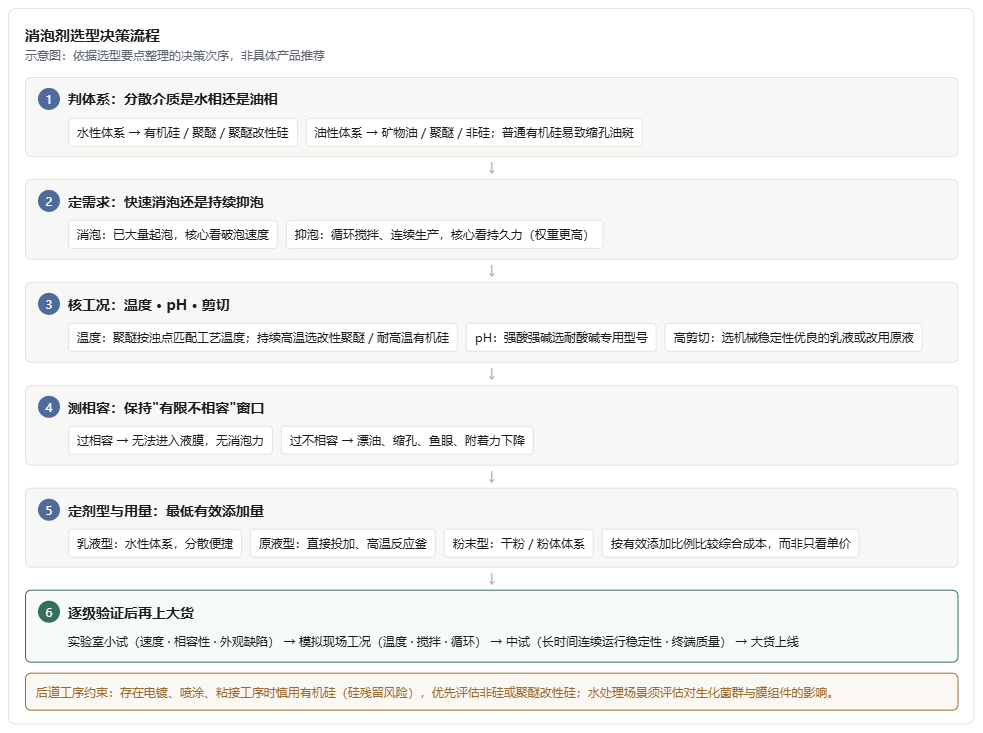

        最终型号应经逐级验证确定：实验室小试考察破泡与抑泡速度、相容性及外观缺陷，继而模拟现场温度、搅拌与循环条件，再通过中试考察长时间连续运行的稳定性及对终端产品质量的影响，确认无异常后方可大货上线。按 "体系 — 需求 — 工况 — 相容性 — 验证" 的次序逐项排除，可显著降低选型失误与批量质量风险。
